Jaka więźba dachowa?

kategoria: Więźba , opracowanie: Redakcja, źródło: Monier
Jaka więźba dachowa?
Jaka więźba dachowa? [fot.: Monier]

Konstrukcja dachu na którym układamy pokrycie dachowe popularnie nazywane jest więźbą dachową. Przekroje poszczególnych elementów więźby dachowej dobiera się na podstawie obliczeń statyczno-wytrzymałościowych.

Wyniki tych obliczeń uzależnione są od następujących parametrów:

  • Odległość między ścianami zewnętrznymi.
  • Kąt nachylenia pokrycia dachowego.
  • Rodzaj zastosowanego pokrycia.
  • Strefy wiatrowej w której usytuowany ma być budynek.
  • Strefy śniegowej w której usytuowany ma być budynek.

Elementy więźby dachowej powinny być odpowiednio wysuszone (najlepiej w specjalnie przygotowanej suszarni - ich wilgotność nie powinna przekraczać 20%) oraz zabezpieczone przed działaniem czynników biologicznych oraz ognia.

Najskuteczniejsza jest impregnacja próżniowo-ciśnieniowa wykonywana metodą przemysłową przez wyspecjalizowane firmy, natomiast na małych budowach stosuje się impregnację powierzchniową polegającą na malowaniu, natrysku, lub krótkotrwałej kąpieli elementów w roztworze z impregnatem.

Konstrukcje więźby dachowej wykonywane są przez cieśli. Obecnie nie stosują oni klasycznych złączy ciesielskich tylko wykonują połączenia poszczególnych elementów przy użyciu śrub, gwoździ i metalowych łączników.

Najczęściej stosowane są następujące rodzaje więźby:

  • więźba krokwiowa,
  • więźba krokwiowo-jętkowa,
  • więźba krokwiowo-kleszczowa.

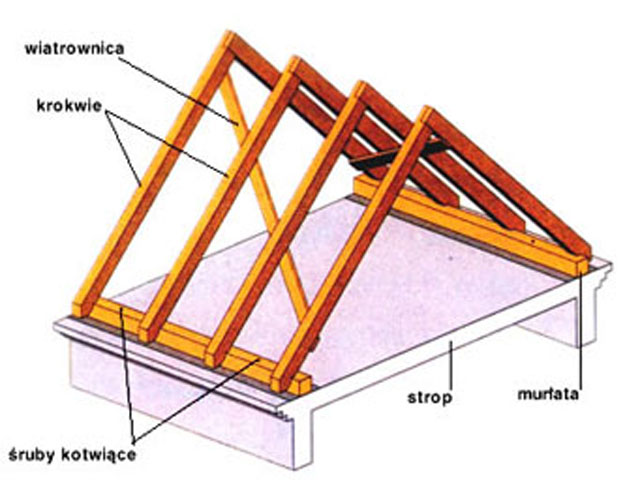

Więźba krokwiowa

Jest to najprostsza konstrukcja dachowa stosowana gdy rozpiętość między zewnętrznymi ścianami nośnymi nie przekracza 7,0 m.

Podstawowym elementem nośnym jest para krokwi, połączonych ze sobą w kalenicy o długości 4,5 - 6,0 m, rozstawionych w odstępach od 80 do 120 cm.

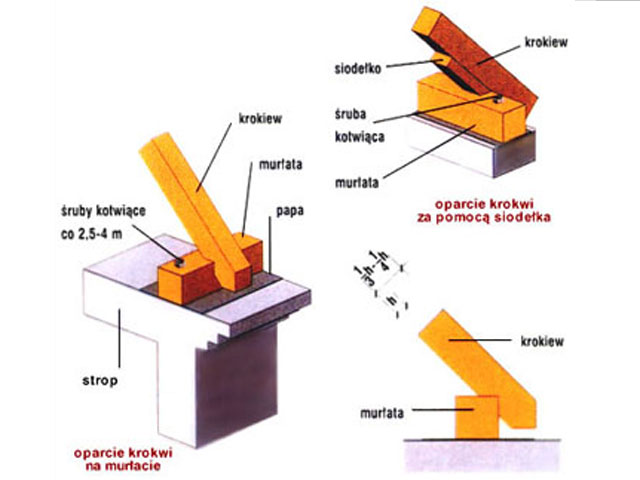

Ich dolne końce mogą być mocowane :

  • do poziomej belki ściągowej stanowiącej jednocześnie konstrukcję nośną strop;
  • do murłat ułożonych na stropie lub na wierzchu ścian kolankowych.

Przy tego typu konstrukcji dachowej zarówno mocowanie krokwi do murłat, jak i murłat do konstrukcji budynku musi być bardzo solidnie wykonane ponieważ od solidności tych połączeń zależy stabilność i bezpieczeństwo dachu.

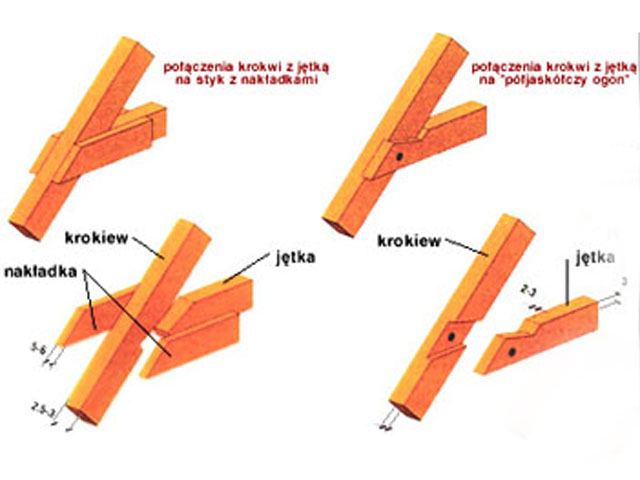

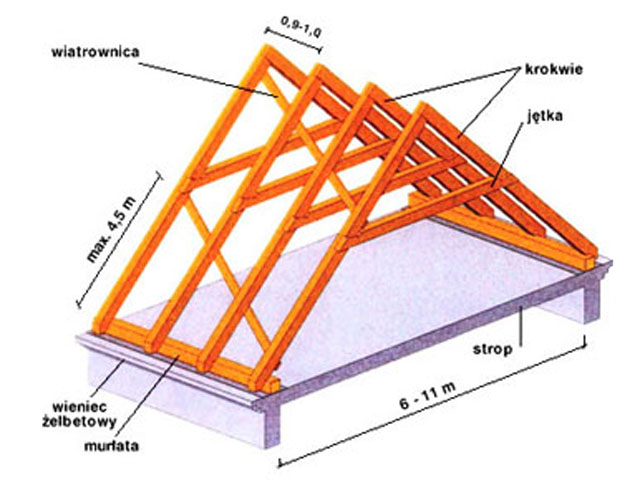

Więźba krokwiowo-jętkowa stosowana jest tam gdzie rozpiętość między ścianami zewnętrznymi jest większa niż 7,0 m, stosowanie więźb krokwiowych przestaje być ekonomiczne dlatego że dla zapewnienia odpowiedniej sztywności konstrukcji więźby należałoby stosować krokwie o bardzo dużych przekrojach. Zamiast tego projektuje się więźby, w których każda para krokwi rozparta jest mniej więcej w połowie ich długości poziomym elementem zwanym jętką. Dzięki takiemu rozwiązaniu można wykonywać dachy o rozpiętości nawet 11,0 m o przekroju krokwi podobnym do dachów o konstrukcji krokwiowej. W więźbach krokwiowo-jętkowych podobnie jak w krokwiowych wszystkie obciążenia przekazywane są na ściany zewnętrzne budynku.

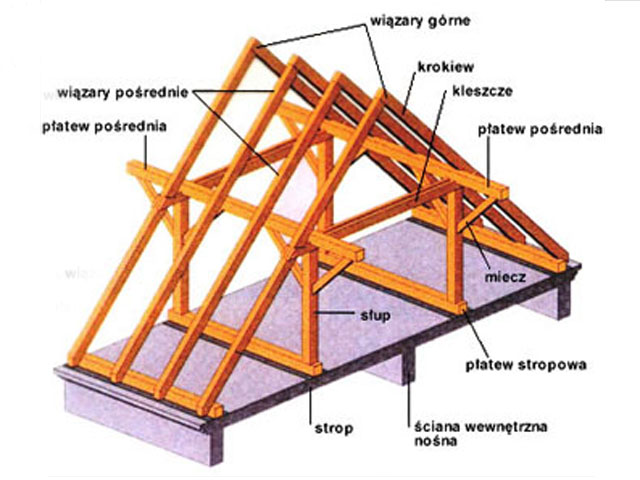

Więźba płatwiowo-kleszczowa

Taką konstrukcję stosuje się wtedy, gdy rozpiętość dachu przekracza 11,0 m. Konstrukcja tego typu różni się bardzo zarówno od krokwiowej jak i krokwiowo-jętkowej:

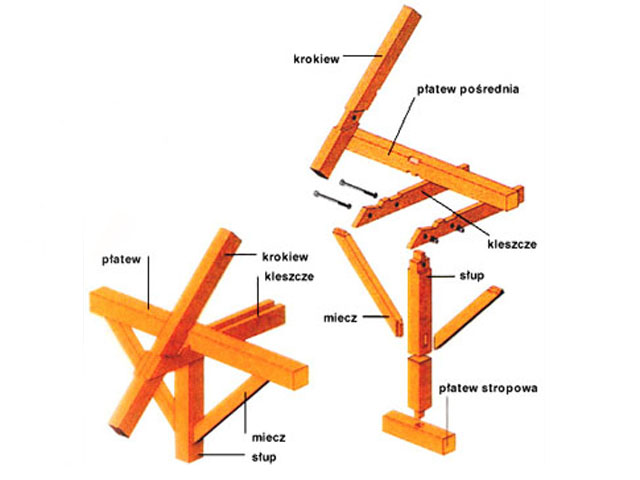

  • podpory dla krokwi nie tworzą tylko murłaty, są dodatkowo podparte mniej więcej w połowie rozpiętości na płatwiach górnych. Płatwie podparte są słupkami stojącymi na płatwiach stopowych lub bezpośrednio na stropie. Taka cała konstrukcja podpierająca krokwie, składająca się z płatwi i słupów nosi nazwę ściany stolcowej całość konstrukcji więźby dachowej usztywniają poziomo kleszcze - podwójne belki wiążące końce słupów z opartymi na nich krokwiami;
  • kleszcze montuje się co trzecią lub czwartą parę krokwi i takie wiązary noszą nazwę wiązarów głównych, w odróżnieniu od pośrednich, w których krokwie jedynie opierają się na płatwiach.

W dachach o konstrukcji płatwiowo-jętkowej większe obciążenia przekazywane są na strop ostatniej kondygnacji niż na ściany zewnętrzne.
Takie rozwiązanie konstrukcji więźby dachowej wpływa korzystnie na stabilność i wytrzymałość dachu, ale wymaga zaprojektowania odpowiednio wytrzymałego stropu.

autor: opracowanie: Redakcja, źródło: Monier
